以下是 UNO 板的电路：
以下是 UNO 板的详细参数：
| 名称 | 参数 |
|---|---|
| 工作电压 | 5V |
| 输入电压 | 接上 USB 时无须外部供电或外部 7V~12V DC 输入 |
| 输出电压 | 5V DC 输出和 3.3V DC 输出 和外部电源输入 |
| 微处理器 | ATmega328 |
| Bootloader | Arduino Uno |
| 时钟频率 | 16 MHz |
| 输入电压( 推荐) | 7-12V |
| 输入电压(限制) | 6-20V |
| 支持 USB 接口协议及供电(不需外接电源) | |
| 支持 ISP 下载功能 | |
| 数字 I/O 端口 | 14（6 个 PWM 输出口） |
| 模拟输入端口 | 6 |
| 直流电流 I/O 端口 | 40mA |
| 直流电流 3.3V 端口 | 50mA |
| Flash 内存 | 32 KB (ATmega328) (0.5 KB用于引导程序） |
| SRAM | 2 KB (ATmega328) |
| EEPROM | 1 KB (ATmega328) |
| 尺寸 | 75x55x15mm |

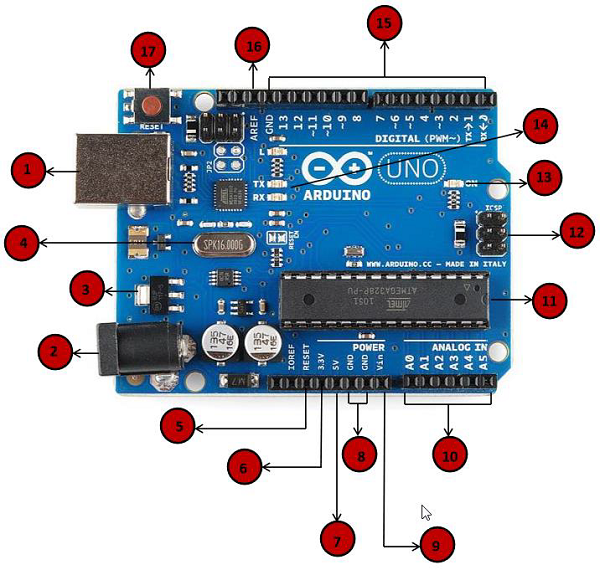

以下是 UNO 板的详细内容：
| 1 | 电源 USB Arduino 板可以通过使用计算机上的USB线供电。你需要做的是将 USB 线连接到 USB 接口。 |
| 2 | 电源（桶插座） Arduino 板可以通过将其连接到电源插口直接从交流电源供电。 |
| 3 | 稳压器 稳压器的功能是控制提供给 Arduino 板的电压，并稳定处理器和其他元件使用的直流电压。 |
| 4 | 晶体振荡器 晶振帮助Arduino处理时间问题。Arduino 如何计算时间？答案是，通过使用晶体振荡器。在 Arduino 晶体顶部打印的数字是 16.000H9H。它告诉我们，频率是 16,000,000 赫兹或 16MHz。 |
| 5、17 | Arduino 重置 你可以重置你的 Arduino 板，例如从一开始就启动你的程序。可以通过两种方式重置 UNO 板。首先，通过使用板上的复位按钮（17）。其次，你可以将外部复位按钮连接到标有 RESET（5）的 Arduino 引脚。 |
| 6、7、8、9 | 引脚（3.3，5，GND，Vin） 3.3V（6） – 提供 3.3 输出电压 5V（7） – 提供 5 输出电压 使用3.3伏和5伏电压，与 Arduino 板一起使用的大多数组件可以正常工作。 GND（8）（接地） – Arduino 上有几个 GND 引脚，其中任何一个都可用于将电路接地。 VVin（9） – 此引脚也可用于从外部电源（如交流主电源）为 Arduino 板供电。 |
| 10 | 模拟引脚 Arduino UNO 板有六个模拟输入引脚，A0 到 A5。这些引脚可以从模拟传感器（如湿度传感器或温度传感器）读取信号，并将其转换为可由微处理器读取的数字值。 |
| 11 | 微控制器 每个 Arduino 板都有自己的微控制器（11）。你可以假设它作为板的大脑。Arduino 上的主 IC（集成电路）与板对板略有不同。微控制器通常是 ATMEL 公司的。在从 Arduino IDE 加载新程序之前，你必须知道你的板上有什么 IC。此信息位于 IC 顶部。有关 IC 结构和功能的更多详细信息，请参阅数据表。 |
| 12 | ICSP 引脚 大多数情况下，ICSP（12）是一个 AVR，一个由 MOSI，MISO，SCK，RESET，VCC 和 GND 组成的 Arduino 的微型编程头。它通常被称为 SPI（串行外设接口），可以被认为是输出的“扩展”。实际上，你是将输出设备从属到 SPI 总线的主机。 |
| 13 | 电源 LED 指示灯 当你将 Arduino 插入电源时，此 LED 指示灯应亮起，表明你的电路板已正确通电。如果这个指示灯不亮，那么连接就出现了问题。 |
| 14 | TX 和 RX LED 在你的板上，你会发现两个标签：TX（发送）和RX（接收）。它们出现在 Arduino UNO 板的两个地方。首先，在数字引脚 0 和 1 处，指示引脚负责串行通信。其次，TX 和 RX LED（13）。发送串行数据时，TX LED 以不同的速度闪烁。闪烁速度取决于板所使用的波特率。RX 在接收过程中闪烁。 |
| 15 | 数字 I/O Arduino UNO 板有 14 个数字 I/O 引脚（15）（其中 6 个提供 PWM（脉宽调制）输出），这些引脚可配置为数字输入引脚，用于读取逻辑值（0 或 1） ；或作为数字输出引脚来驱动不同的模块，如 LED，继电器等。标有“〜”的引脚可用于产生 PWM。 |
| 16 | AREF AREF 代表模拟参考。它有时用于设置外部参考电压（0 至 5 伏之间）作为模拟输入引脚的上限。 |
