无线发射器和接收器模块工作在315 Mhz。它们可以轻松地装入面包板，并可很好的与微控制器配合使用，创建一个非常简单的无线数据链路。使用一对发射器和接收器，模块将只能单向传输数据，因此，你将需要两对（不同频率）作为发射器/接收器对。
注意 – 这些模块是任意的，并会接收相当大量的噪音。发射器和接收器都在共同的频率下工作，并且没有ID。
接收器模块规格
产品型号 – MX-05V
工作电压 – DC5V
静态电流 – 4mA
接收频率 – 315Mhz
接收灵敏度 – -105DB
尺寸 – 30*14*7mm
发射器模块规格
产品型号 – MX-FS-03V
发射距离 – 20-200米（不同电压，不同结果）
工作电压 – 3.5-12V
尺寸 – 19*19mm
操作模式 – AM
传输速率 – 4KB/S
发射功率 – 10mW
发射频率 – 315Mhz
外置天线 – 25cm普通多芯或单芯线
从左到右的引脚分布 – DATA；VCC；GND
必需的组件
你将需要以下组件：
- 2 × Arduino UNO板
- 1 × Rf链路发射器
- 1 × Rf链路接收器
程序

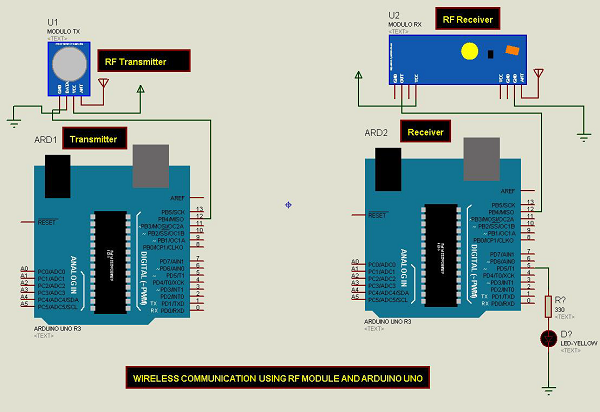

按照电路图进行连接，如下图所示。
草图

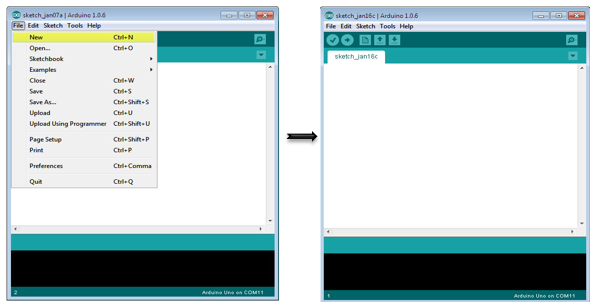

在计算机上打开Arduino IDE软件。使用Arduino语言进行编码控制你的电路。通过单击“New”打开一个新的草图文件。

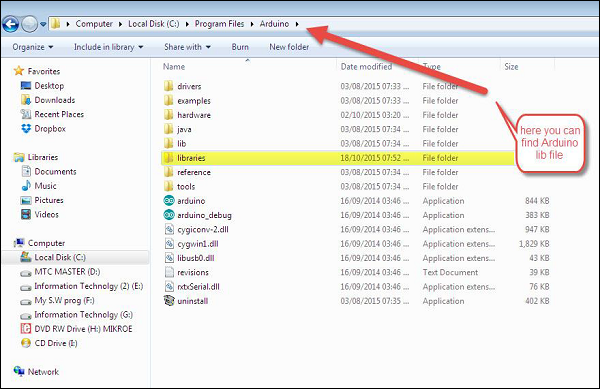

注意 – 你必须在Arduino库文件中包含键盘库。将VirtualWire.lib文件复制并粘贴到库文件夹中，如下面屏幕截图的高亮部分所示。
发射器的Arduino代码
//simple Tx on pin D12
#include <VirtualWire.h>
char *controller;
void setup() {
pinMode(13,OUTPUT);
vw_set_ptt_inverted(true);
vw_set_tx_pin(12);
vw_setup(4000);// speed of data transfer Kbps
}
void loop() {
controller="1" ;
vw_send((uint8_t *)controller, strlen(controller));
vw_wait_tx(); // Wait until the whole message is gone
digitalWrite(13,1);
delay(2000);
controller="0" ;
vw_send((uint8_t *)controller, strlen(controller));
vw_wait_tx(); // Wait until the whole message is gone
digitalWrite(13,0);
delay(2000);
}代码说明
这是一个简单的代码。首先发送字符“1”，两秒后发送字符“0”，以此类推。
接收器的Arduino代码
//simple Rx on pin D12
#include <VirtualWire.h>
void setup() {
vw_set_ptt_inverted(true); // Required for DR3100
vw_set_rx_pin(12);
vw_setup(4000); // Bits per sec
pinMode(5, OUTPUT);
vw_rx_start(); // Start the receiver PLL running
}
void loop() {
uint8_t buf[VW_MAX_MESSAGE_LEN];
uint8_t buflen = VW_MAX_MESSAGE_LEN;
if (vw_get_message(buf, &buflen)) // Non-blocking {
if(buf[0]=='1') {
digitalWrite(5,1);
}
if(buf[0]=='0') {
digitalWrite(5,0);
}
}
}代码说明
当接收到字符“1”时，连接到Arduino板上引脚5的LED亮起，当接收到字符“0”时，LED熄灭。
