温度传感器LM35系列是精密集成电路温度器件，输出电压与摄氏温度成线性比例。
LM35器件优于以开尔文校准的线性温度传感器，因为用户不需要从输出中减去大的恒定电压以获得便利的摄氏缩放。LM35器件不需要任何外部校准或调整，即可在室温下提供±1/4°C的典型精度，在-55°C至150°C的温度范围内提供±3°C的典型精度。
技术规格
- 直接以摄氏度校准
- 线性 + 10-mV/°C比例因子
- 0.5°C确保准确度（在25°C）
- 额定温度范围为-55°C至150°C
- 适用于远程应用
必需的组件
你将需要以下组件：
- 1 × Breadboard 面包板
- 1 × Arduino Uno R3
- 1 × LM35 传感器
程序

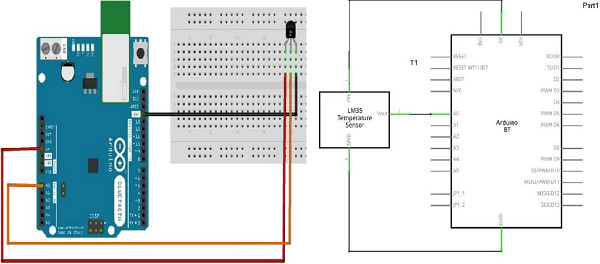

按照电路图连接面包板上的组件，如下图所示。
草图

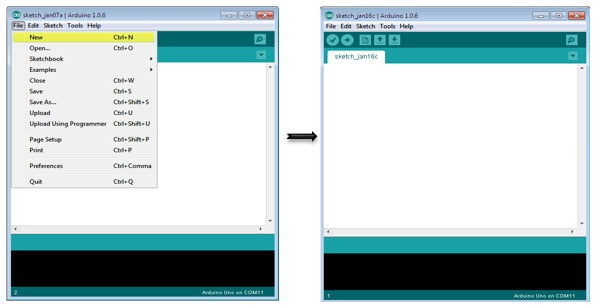

在计算机上打开Arduino IDE软件。使用Arduino语言进行编码控制你的电路。通过单击“New”打开一个新的草图文件。
Arduino代码
float temp;
int tempPin = 0;
void setup() {
Serial.begin(9600);
}
void loop() {
temp = analogRead(tempPin);
// read analog volt from sensor and save to variable temp
temp = temp * 0.48828125;
// convert the analog volt to its temperature equivalent
Serial.print("TEMPERATURE = ");
Serial.print(temp); // display temperature value
Serial.print("*C");
Serial.println();
delay(1000); // update sensor reading each one second
}代码说明
LM35传感器有三个端子：Vs，Vout和GND。我们将按如下方式连接传感器：
- 将+Vs连接到Arduino板上的+5v电压。
- 将Vout连接到Arduino板上的模拟0或A0。
- 将GND连接到Arduino上的GND。
模数转换器（ADC）基于公式ADC值将模拟值转换为数字近似值=样本*1024/参考电压（+5v）。将模拟值转换为数字逼近。 那么用+5v做参考，数字近似值将等于输入电压*205。
结果
你将看到串口监视器上的温度显示，每秒更新一次。
