Arduino进阶06.Arduino 内部集成电路（I2C）

内部集成电路（I2C）是用于微控制器和新一代专用集成电路之间的串行数据交换系统。当它们之间的距离很短（接收器和发射器通常在同一个印刷电路板上）时使用。通过两根导线建立连接。一个用于数据传输，另一个用于同步（时钟信号）。

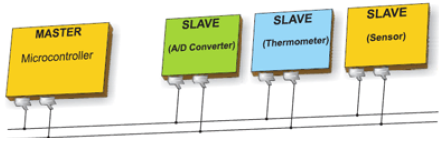

如下图所示，一个设备始终是主设备。它在通信开始之前执行一个从芯片的寻址。这样，一个微控制器可以与112个不同的设备进行通信。波特率通常为100 Kb/sec（标准模式）或10 Kb/sec（慢波特率模式）。最近出现了波特率为3.4 Mb/s的系统。通过I2C总线通信的设备之间的距离限制在几米之内。

板的I2C引脚

I2C总线由两个信号组成 – SCL和SDA。SCL是时钟信号，SDA是数据信号。当前总线主机总是产生时钟信号。一些从设备可能迫使时钟低电平以延迟主设备发送更多数据（或者在主设备尝试将数据写出之前请求更多的时间来准备数据）。这被称为“时钟伸展”。

以下是不同Arduino板的引脚：

• Uno, Pro Mini A4 (SDA), A5 (SCL)
• Mega, Due 20 (SDA), 21 (SCL)
• Leonardo, Yun 2 (SDA), 3 (SCL)

Arduino I2C

我们有两种模式 – 主代码和从代码 – 使用I2C连接两个Arduino板。它们是：

• Master Transmitter / Slave Receiver 主发射器/从接收器
• Master Receiver / Slave Transmitter 主接收器/从发射器

主发射器/从接收器

让我们现在看看什么是主发送器和从接收器。

主发射器

以下函数用于初始化Wire库，并将I2C总线作为主器件或从器件加入。这通常只被调用一次。

• Wire.begin(地址) – 在我们的例子中，地址是7位从地址，因为未指定主机，它将作为主机加入总线。
• Wire.beginTransmission(地址) – 开始向给定地址的I2C从设备发送数据。
• Wire.write(值) – 用于从主设备传输到从设备的队列字节（在beginTransmission()和endTransmission()之间的调用）。
• Wire.endTransmission() – 结束由beginTransmission()开始的对从设备的传输，并传输由wire.write()排队的字节。

示例

#include <Wire.h> //include wire library

void setup() //this will run only once {
   Wire.begin(); // join i2c bus as master
}

short age = 0;

void loop() {
   Wire.beginTransmission(2);
   // transmit to device #2
   Wire.write("age is = ");
   Wire.write(age); // sends one byte
   Wire.endTransmission(); // stop transmitting
   delay(1000);
}

从接收器

使用以下函数：

• Wire.begin(地址) – 地址是7位从地址。
• Wire.onReceive(收到的数据处理程序) – 当从设备从主设备接收数据时调用的函数。
• Wire.available() – 返回Wire.read()可用于检索的字节数，应在Wire.onReceive()处理程序中调用。

示例

#include <Wire.h> //include wire library

void setup() {  //this will run only once
   Wire.begin(2); // join i2c bus with address #2
   Wire.onReceive(receiveEvent); // call receiveEvent when the master send any thing
   Serial.begin(9600); // start serial for output to print what we receive
}

void loop() {
   delay(250);
}

//-----this function will execute whenever data is received from master-----//

void receiveEvent(int howMany) {
   while (Wire.available()>1) // loop through all but the last {
      char c = Wire.read(); // receive byte as a character
      Serial.print(c); // print the character
   }
}

主接收器/从发射器

让我们现在看看什么是主接收器和从发射器。

主接收器

主机被编程为请求，然后读取从唯一寻址的从机Arduino发送的数据字节。

使用以下函数：

Wire.requestFrom(地址，字节数) – 主设备用于请求从设备的字节。然后可以使用函数wire.available()和wire.read()检索字节。

示例

#include <Wire.h> //include wire library void setup() {
   Wire.begin(); // join i2c bus (address optional for master)
   Serial.begin(9600); // start serial for output
}

void loop() {
   Wire.requestFrom(2, 1); // request 1 bytes from slave device #2
   while (Wire.available()) // slave may send less than requested {
      char c = Wire.read(); // receive a byte as character
      Serial.print(c); // print the character
   }
   delay(500);
}

从发射器

使用以下函数：

Wire.onRequest(处理程序) – 当主设备从此从设备请求数据时调用该函数。

示例

#include <Wire.h> void setup() { Wire.begin(2); // join i2c bus with address #2 Wire.onRequest(requestEvent); // register event} Byte x = 0;void loop() { delay(100); } // function that executes whenever data is requested by master// this function is registered as an event, see setup()void requestEvent() { Wire.write(x); // respond with message of 1 bytes as expected by master x++; }
