analogReference()函数
配置用于模拟输入的参考电压（即用作输入范围顶部的值）。选项是：
- DEFAULT – 5伏（5V Arduino板）或3.3伏（3.3V Arduino板）的默认模拟参考值
- INTERNAL – 内置参考，在ATmega168或ATmega328上等于1.1伏特，在ATmega8上等于2.56伏特（不适用于Arduino Mega）
- INTERNAL1V1 – 内置1.1V参考（仅限Arduino Mega）
- INTERNAL2V56 – 内置2.56V参考（仅限Arduino Mega）

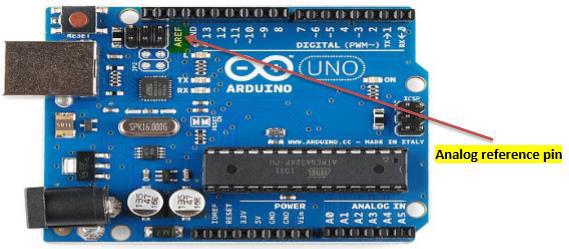

- EXTERNAL – 施加到AREF引脚的电压（仅限0到5V）用作参考
analogReference()函数语法
analogReference (type);type – 可以使用以下任何类型（DEFAULT，INTERNAL，INTERNAL1V1，INTERNAL2V56，EXTERNAL）
对AREF引脚的外部参考电压，请勿使用小于0V或大于5V的任何值。如果在AREF引脚上使用外部参考，则必须在调用 analogRead()函数之前将模拟参考设置为EXTERNAL。否则，将短路有效参考电压（内部产生的）和AREF引脚，可能会损坏Arduino板上的微控制器。
或者，你可以通过5K电阻将外部参考电压连接到AREF引脚，从而允许在外部和内部参考电压之间切换。
注意，电阻将改变用作参考的电压，因为AREF引脚上有一个内部32K电阻。两者用作分压器。例如，通过电阻器施加的2.5V将在AREF引脚处产生2.5*32/(32+5)=〜2.2V电压。
示例
int analogPin = 3;// potentiometer wiper (middle terminal) connected to analog pin 3
int val = 0; // variable to store the read value
void setup() {
Serial.begin(9600); // setup serial
analogReference(EXTERNAL); // the voltage applied to the AREF pin (0 to 5V only)
// is used as the reference.
}
void loop() {
val = analogRead(analogPin); // read the input pin
Serial.println(val); // debug value
}
